Blinking Led (Led berkedip) dengan Arduino Uno

Assalamualaikum Wr. Wb.

Hay visitor,

Blinking Led (Led berkedip) dengan Arduino Uno ini adalah postingan original pertama saya, dimana pada semua programmer arduino baik yang pemula maupun sudah masta ^.^ pasti mereka memulai dari hal yang paling simpel.

Postingan kali ini merupakan tahapan awal dimana akan mengenalkan pengguna dari arduino khusunya arduino uno dengan apa yang dapat arduino uno lakukan.

Pada kehidupan nyata Blinking Led (Led berkedip) digunakan pada banyak aspek, misalnya pada lampu siaga di persimpangan jalan.

Oke, langsung saja ini adalah komponen yang saya gunakan :

Arduino Uno R3
Project Board
Led warna putih (biar suci ^.^)
Resistor 220 ohm.
Kabel Jumper

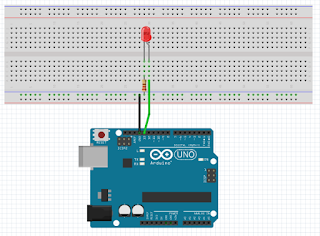

Setelah komponen siap maka rangkailah komponen seperti berikut ini:

Setelah dirangkai seperti gambar tersebut, maka langkah selanjutnya buka program ArduinoIDE. kemudian klik File > Examples > Basics > Blink , Bisa dilihat seperti gambar berikut :

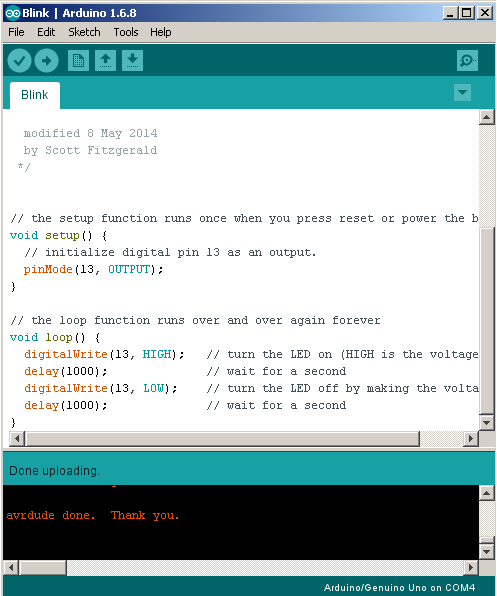

Kemudian setelah diklik, maka akan otomatis muncul porgram untuk membuat berkedip, kemudian lakukan verify dan upload terhadap program kepada Arduino Uno (pastikan kabel uploadernya sudah terkoneksi oleh Komputer atau Laptop anda) seperti gambar berikut :

Berikut hasilnya :

nb: maaf gan, kamera hape jelek hahaha ^.^

Oke, itu adalah akhir dari postingan Blinking Led (Led berkedip) dengan Arduino Uno, jika tutorial jelek dan kurang bagus mohon diberikan saran. Terima kasih ^.^ Wasalamualaikum Wr. Wb.

Mengenal Arduino Uno Lebih Rinci

02.16 / Penulis / No comments / Edit

Abstrak

Arduino Uno adalah board mikrokontroler berbasis ATmega328. Uno memiliki 14 pin digital input / output (dimana 6 dapat digunakan sebagai output PWM), 6 input analog, resonator keramik 16 MHz, koneksi USB, jack listrik, header ICSP, dan tombol reset. Uno dibangun berdasarkan apa yang diperlukan untuk mendukung mikrokontroler, sumber daya bisa menggunakan power USB (jika terhubung ke komputer dengan kabel USB) dan juga dengan adaptor atau baterai.
Arduino Uno berbeda dari semua papan sebelumnya dalam hal tidak menggunakan FTDI chip driver USB-to-serial. Sebaliknya, fitur Atmega16U2 (Atmega8U2 sampai versi R2) diprogram sebagai konverter USB-to-serial. Revisi 2 dari Uno memiliki resistor pulling 8U2 HWB yang terhubung ke tanah, sehingga lebih mudah untuk menggunakan mode DFU.

Gambar 1: Arduino Uno

Papan Arduino Rev 3 memiliki fitur baru seperti berikut:

Pertama adalah pinout: ada penambahan pin SDA dan SCL yang dekat dengan pin AREF dan dua pin baru lainnya ditempatkan dekat dengan pin RESET, IOREF yang memungkinkan shield untuk beradaptasi dengan tegangan yang disediakan dari papan / board. Di masa depan, shield akan kompatibel dengan kedua papan yang menggunakan AVR, yang beroperasi dengan 5V dan dengan Arduino yang beroperasi 3.3V. Kedua adalah pin tidak terhubung, yang dicadangkan untuk tujuan masa depan.
Reset sirkuit yang sangat kuat
Atmega16U2 menggantikan Atmega8U2

"Uno" dalam bahasa Italia berarti satu, alasan diberi nama tersebut adalah untuk menandai peluncuran Arduino 1.0. Uno dan versi 1.0 akan menjadi versi referensi dari Arduino, dan akan terus berkembang.

Daftar Isi

Ringkasan Spesifikasi

Mikrokontroler	ATmega328
Operasi tegangan	5Volt
Input tegangan	disarankan 7-11Volt
Input tegangan batas	6-20Volt
Pin I/O digital	14 (6 bisa untuk PWM)
Pin Analog	6
Arus DC tiap pin I/O	50mA
Arus DC ketika 3.3V	50mA
Memori flash	32 KB (ATmega328) dan 0,5 KB digunakan oleh bootloader
SRAM	2 KB (ATmega328)
EEPROM	1 KB (ATmega328)
Kecepatan clock	16 MHz

Skema dan Referensi Desain

File EAGLE: Arduino-uno-Rev3-referensi-design.zip (CATATAN: dapat berjalan pada Elang 6.0 dan yang lebih baru)
Skema: Arduino-uno-Rev3-schematic.pdf
Catatan: referensi desain Arduino dapat menggunakan Atmega8, 168, atau 328, Model-model terbaru menggunakan ATmega328, tetapi Atmega8 ditunjukkan dalam skema untuk referensi. Konfigurasi pin identik untuk ketiga prosesor tersebut.

Sumber Daya / Power

Arduino Uno dapat diaktifkan melalui koneksi USB atau dengan catu daya eksternal. Sumber daya dipilih secara otomatis. Untuk sumber daya Eksternal (non-USB) dapat berasal baik dari adaptor AC-DC atau baterai. Adaptor ini dapat dihubungkan dengan memasukkan 2.1mm jack DC ke colokan listrik board. Baterai dapat dimasukkan pada pin header Gnd dan Vin dari konektor DAYA.

Board dapat beroperasi pada pasokan eksternal dari 6 sampai 20 volt. Jika Anda menggunakan tegangan kurang dari 6 volt mungkin tidak akan stabil. Jika menggunakan lebih dari 12V, regulator tegangan bisa panas dan merusak papan. Rentang yang dianjurkan adalah 7 sampai 12 volt.

Pin listrik yang tersedia adalah sebagai berikut:

VIN. Input tegangan ke board Arduino ketika menggunakan sumber daya eksternal. Anda dapat menyediakan tegangan melalui pin ini, atau, jika Anda ingin memasok tegangan melalui colokan listrik, gunakan pin ini.
5V. Pin ini merupakan output 5V yang telah diatur oleh regulator papan Arduino. Board dapat diaktifkan dengan daya, baik dari colokan listrik DC (7 - 12V), konektor USB (5V), atau pin VIN board (7-12V). Jika Anda memasukan tegangan melalui pin 5V atau 3.3V secara langsung (tanpa melewati regulator) dapat merusak papan Arduino. Penulis tidak menyarankan itu.
Tegangan pada pin 3V3. 3.3Volt dihasilkan oleh regulator on-board. Menyediakan arus maksimum 50 mA.
GND. Pin Ground.
IOREF. Pin ini di papan Arduino memberikan tegangan referensi ketika mikrokontroler beroperasi. Sebuah shield yang dikonfigurasi dengan benar dapat membaca pin tegangan IOREF sehingga dapat memilih sumber daya yang tepat agar dapat bekerja dengan 5V atau 3.3V.

Memori

ATmega328 memiliki 32 KB (dengan 0,5 KB digunakan untuk bootloader). ATmega328 juga memiliki 2 KB dari SRAM dan 1 KB EEPROM (yang dapat dibaca dan ditulis dengan perpustakaan / library EEPROM).

Input dan Output

Masing-masing dari 14 pin digital Uno dapat digunakan sebagai input atau output, menggunakan fungsi pinMode(), digitalWrite(), dan digitalRead(). Mereka beroperasi pada tegangan 5 volt. Setiap pin dapat memberikan atau menerima maksimum 40 mA dan memiliki resistor pull-up internal (terputus secara default) dari 20-50 kOhms. Selain itu, beberapa pin memiliki fungsi spesial:

Serial: pin 0 (RX) dan 1 (TX) Digunakan untuk menerima (RX) dan mengirimkan (TX) data serial TTL. Pin ini terhubung dengan pin ATmega8U2 USB-to-Serial TTL.
Eksternal Interupsi: Pin 2 dan 3 dapat dikonfigurasi untuk memicu interrupt pada nilai yang rendah (low value), rising atau falling edge, atau perubahan nilai. Lihat fungsi attachInterrupt() untuk rinciannya.
PWM: Pin 3, 5, 6, 9, 10, dan 11 Menyediakan 8-bit PWM dengan fungsi analogWrite()
SPI: pin 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK) mendukung komunikasi SPI dengan menggunakan perpustakaan SPI
LED: pin 13. Built-in LED terhubung ke pin digital 13. LED akan menyala ketika diberi nilai HIGH

Arduino Uno memiliki 6 input analog, berlabel A0 sampai A5, yang masing-masing menyediakan resolusi 10 bit (yaitu 1024 nilai yang berbeda). Secara default mereka mengukur dari ground sampai 5 volt, perubahan tegangan maksimal menggunakan pin AREF dan fungsi analogReference(). Selain itu, beberapa pin tersebut memiliki spesialisasi fungsi, yaitu TWI: pin A4 atau SDA dan A5 atau SCL mendukung komunikasi TWI menggunakan perpustakaan Wire.
Ada beberapa pin lainnya yang tertulis di board:

AREF. Tegangan referensi untuk input analog. Dapat digunakan dengan fungsi analogReference().
Reset. Gunakan LOW untuk me-reset mikrokontroler. Biasanya digunakan untuk menambahkan tombol reset.

Komunikasi

Arduino Uno memiliki sejumlah fasilitas untuk berkomunikasi dengan komputer, Arduino lain, atau mikrokontroler lainnya. ATmega328 menyediakan UART TTL (5V) komunikasi serial, yang tersedia pada pin digital 0 (RX) dan 1 (TX). Pada ATmega16U2 saluran komunikasi serial melalui USB dan muncul sebagai com port virtual untuk perangkat lunak pada komputer. Firmware 16U2 menggunakan standar driver USB COM, dan tidak ada driver eksternal diperlukan. Namun, pada Windows, diperlukan file .inf. Perangkat lunak Arduino termasuk monitor serial yang memungkinkan data tekstual sederhana akan dikirim ke dan dari papan Arduino. RX dan TX LED di papan akan berkedip ketika data sedang dikirim melalui chip USB-to-serial dan koneksi USB komputer (tetapi tidak untuk komunikasi serial pada pin 0 dan 1).

The ATmega328 juga mendukung I2C (TWI) dan komunikasi SPI. Perangkat lunak Arduino termasuk perpustakaan Wire berfungsi menyederhanakan penggunaan bus I2C. Untuk komunikasi SPI, menggunakan perpustakaan SPI.

Pemrograman

Arduino Uno dapat diprogram dengan software Arduino baca: Download Software Arduino untuk Berbagai OS. Pilih "Arduino Uno dari menu Tools > Board (sesuai dengan mikrokontroler pada papan). Untuk rincian, silahkan baca: Mengenal Arduino dari Pemula Sampai Mahir.

Perlindungan Arus USB

Arduino Uno memiliki polyfuse reset yang melindungi port USB komputer Anda dari arus pendek atau berlebih. Meskipun kebanyakan komputer memberikan perlindungan internal sendiri, sekering menyediakan lapisan perlindungan tambahan. Jika lebih dari 500 mA, sekering otomatis bekerja.

Karakteristik Fisik

Panjang maksimum dan lebar PCB Uno masing-masing adalah 2,7 dan 2,1 inci, dengan konektor USB dan colokan listrik yang melampaui dimensi tersebut. Empat lubang sekrup memungkinkan board harus terpasang ke permukaan. Perhatikan bahwa jarak antara pin digital 7 dan 8 adalah 0,16", tidak seperti pin lainnya.

Sumber : (http://aozon.blogspot.co.id/2014/03/mengenal-arduino-uno-lebih-rinci.html)

Pengertian Fungsi dan Kegunaan Arduino

02.14 / Penulis / No comments / Edit

Arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Hardwarenya memiliki prosesor Atmel AVR dan softwarenya memiliki bahasa pemrograman sendiri. Saat ini Arduino sangat populer di seluruh dunia. Banyak pemula yang belajar mengenal robotika dan elektronika lewat Arduino karena mudah dipelajari. Tapi tidak hanya pemula, para hobbyist atau profesional pun ikut senang mengembangkan aplikasi elektronik menggunakan Arduino. Bahasa yang dipakai dalam Arduino bukan assembler yang relatif sulit, tetapi bahasa C yang disederhanakan dengan bantuan pustaka-pustaka (libraries) Arduino. Arduino juga menyederhanakan proses bekerja dengan mikrokontroler, sekaligus menawarkan berbagai macam kelebihan antara lain:

* Murah – Papan (perangkat keras) Arduino biasanya dijual relatif murah (antara 125ribu hingga 400ribuan rupiah saja) dibandingkan dengan platform mikrokontroler pro lainnya. Jika ingin lebih murah lagi, tentu bisa dibuat sendiri dan itu sangat mungkin sekali karena semua sumber daya untuk membuat sendiri Arduino tersedia lengkap di website Arduino bahkan di website-website komunitas Arduino lainnya. Tidak hanya cocok untuk Windows, namun juga cocok bekerja di Linux.

* Sederhana dan mudah pemrogramannya – Perlu diketahui bahwa lingkungan pemrograman di Arduino mudah digunakan untuk pemula, dan cukup fleksibel bagi mereka yang sudah tingkat lanjut. Untuk guru/dosen, Arduino berbasis pada lingkungan pemrograman Processing, sehingga jika mahasiswa atau murid-murid terbiasa menggunakan Processing tentu saja akan mudah menggunakan Arduino.

* Perangkat lunaknya Open Source – Perangkat lunak Arduino IDE dipublikasikan sebagai Open Source, tersedia bagi para pemrogram berpengalaman untuk pengembangan lebih lanjut. Bahasanya bisa dikembangkan lebih lanjut melalui pustaka-pustaka C++ yang berbasis pada Bahasa C untuk AVR.

* Perangkat kerasnya Open Source – Perangkat keras Arduino berbasis mikrokontroler ATMEGA8, ATMEGA168, ATMEGA328 dan ATMEGA1280 (yang terbaru ATMEGA2560). Dengan demikian siapa saja bisa membuatnya (dan kemudian bisa menjualnya) perangkat keras Arduino ini, apalagi bootloader tersedia langsung dari perangkat lunak Arduino IDE-nya. Bisa juga menggunakan breadoard untuk membuat perangkat Arduino beserta periferal-periferal lain yang dibutuhkan.

KELEBIHAN ARDUINO

Tidak perlu perangkat chip programmer karena didalamnya sudah ada bootloadder yang akan menangani upload program dari komputer.
Sudah memiliki sarana komunikasi USB, Sehingga pengguna laptop yang tidak memiliki port serial/RS323 bisa menggunakannya.
Memiliki modul siap pakai ( Shield ) yang bisa ditancapkan pada board arduino. Contohnya shield GPS, Ethernet,dll.

SOKET USB
Soket USB adalah soket kabel USB yang disambungkan kekomputer atau laptop. Yang berfungsi untuk mengirimkan program ke arduino dan juga sebagai port komunikasi serial.

INPUT/OUTPUT DIGITAL DAN INPUT ANALOG
Input/output digital atau digital pin adalah pin pin untuk menghubungkan arduino dengan komponen atau rangkaian digital. contohnya , jika ingin membuat LED berkedip, LED tersebut bisa dipasang pada salah satu pin input atau output digital dan ground. komponen lain yang menghasilkan output digital atau menerima input digital bisa disambungkan ke pin pin ini.
Input analog atau analog pin adalah pin pin yang berfungsi untuk menerima sinyal dari komponen atau rangkaian analog. contohnya , potensiometer, sensor suhu, sensor cahaya, dll.

CATU DAYA
pin pin catu daya adalah pin yang memberikan tegangan untuk komponen atau rangkaian yang dihubungkan dengan arduino. Pada bagian catu daya ini pin Vin dan Reset. Vin digunakan untuk memberikan tegangan langsung kepada arduino tanpa melalui tegangan pada USB atau adaptor, sedangkan Reset adalah pin untuk memberikan sinyal reset melalui tombol atau rangkaian eksternal.

Baterai / Adaptor
Soket baterai atau adaptor digunakan untuk menyuplai arduino dengan tegangan dari baterai/adaptor 9V pada saat arduino sedang tidak disambungkan kekomputer. Jika arduino sedang disambungkan kekomputer dengan USB, Arduino mendapatkan suplai tegangan dari USB, Jika tidak perlu memasang baterai/adaptor pada saat memprogram arduino.

Sumber : (https://ariefeeiiggeennblog.wordpress.com/2014/02/07/pengertian-fungsi-dan-kegunaan-arduino/)
